Cấu tạo của màn hình LED là gì? Chi tiết từ A-Z cho người mới

Bạn đang tìm hiểu cấu tạo của màn hình LED để phục vụ nhu cầu quảng cáo, trình chiếu sự kiện, lắp đặt showroom hay đơn giản là muốn hiểu rõ công nghệ hiển thị đang “phủ sóng” khắp mọi lĩnh vực hiện nay? Đây chính là bước đầu quan trọng giúp bạn lựa chọn đúng loại màn hình, tối ưu chi phí và đảm bảo hiệu quả sử dụng lâu dài. Trong bối cảnh thị trường ngày càng đa dạng với nhiều dòng LED như LED indoor, outdoor, LED module, LED cabinet…, việc nắm rõ cấu tạo bên trong sẽ giúp bạn tránh được những sai lầm khi đầu tư.

Trên thực tế, cấu tạo của màn hình LED không chỉ đơn giản là các bóng đèn phát sáng, mà là sự kết hợp chặt chẽ giữa nhiều thành phần như module LED, cabinet, nguồn điện, card điều khiển, hệ thống tản nhiệt và phần mềm vận hành. Mỗi bộ phận đều đóng vai trò quan trọng trong việc quyết định chất lượng hiển thị, độ bền và khả năng vận hành ổn định của toàn bộ hệ thống. Hiểu đúng về cấu tạo cũng giúp bạn dễ dàng so sánh các sản phẩm trên thị trường và lựa chọn giải pháp phù hợp với từng mục đích sử dụng cụ thể.

Trong bài viết này, Suntech Vietnam – đơn vị chuyên cung cấp và thi công màn hình LED uy tín tại Hà Nội – sẽ giúp bạn khám phá chi tiết cấu tạo của màn hình LED từ A-Z, giải thích nguyên lý hoạt động một cách dễ hiểu, đồng thời chia sẻ kinh nghiệm thực tế trong việc lựa chọn, lắp đặt và tối ưu hiệu quả sử dụng. Nếu bạn là người mới bắt đầu hoặc đang cân nhắc đầu tư màn hình LED, đây sẽ là nguồn thông tin hữu ích giúp bạn đưa ra quyết định chính xác và tiết kiệm nhất.

Màn hình LED là gì? Tổng quan trước khi tìm hiểu cấu tạo

Định nghĩa màn hình LED

Màn hình LED (Light Emitting Diode) là thiết bị hiển thị hình ảnh, video chất lượng cao sử dụng ma trận các diode phát sáng LED làm điểm ảnh (pixel). Khác với màn hình LCD (dùng tinh thể lỏng) hay OLED (tự phát sáng từng điểm), màn hình LED tạo hình ảnh trực tiếp từ ánh sáng của các chip LED RGB (Đỏ – Xanh lục – Lam). Nhờ đó, màn hình LED có độ sáng cực cao (có thể lên đến 6000-8000 nits), góc nhìn rộng lên đến 160-170 độ, độ tương phản tốt và tuổi thọ cao, phù hợp cho cả môi trường trong nhà lẫn ngoài trời.

Nguyên lý hoạt động cơ bản của màn hình LED

Mỗi điểm ảnh (pixel) trên màn hình LED thường gồm 3 chip LED RGB. Khi nhận tín hiệu điện từ card điều khiển, các chip LED sẽ phát sáng với cường độ và màu sắc khác nhau theo nguyên lý bổ trợ màu (additive color). Hàng triệu pixel hoạt động đồng bộ tạo nên hình ảnh động mượt mà, màu sắc sống động và độ phân giải cao.

Nhờ công nghệ này, màn hình LED vượt trội hơn hẳn về khả năng hiển thị dưới ánh sáng mặt trời trực tiếp và chịu được điều kiện thời tiết khắc nghiệt.

Ứng dụng phổ biến của màn hình LED hiện nay

Màn hình LED đang được ứng dụng rộng rãi tại Việt Nam trong nhiều lĩnh vực:

• Quảng cáo ngoài trời: Billboard LED, màn hình LED pylon, màn hình LED mặt dựng tòa nhà.
• Sự kiện, hội nghị, triển lãm: Màn hình LED sân khấu, backdrop LED.
• Showroom, trung tâm thương mại: Màn hình LED trong nhà (indoor LED) hiển thị sản phẩm.
• Sân vận động, nhà hát, trường học: Bảng điện tử LED, màn hình LED thể thao.
• Giao thông: Bảng thông báo LED, biển báo giao thông thông minh.

Tổng quan cấu tạo của màn hình LED

Cấu tạo của màn hình LED được thiết kế theo kiểu modular (ghép modul), giúp dễ dàng lắp đặt, sửa chữa và mở rộng. Một màn hình LED hoàn chỉnh gồm 5 bộ phận chính, hoạt động đồng bộ để tạo ra hình ảnh sắc nét, độ sáng cao và ổn định lâu dài.

Dưới đây là phân tích chi tiết từng thành phần trong cấu tạo của màn hình LED mà Suntech Vietnam thường tư vấn cho khách hàng tại Hà Nội và toàn quốc.

1. Module LED – Thành phần cốt lõi quyết định chất lượng hình ảnh

Module LED là “trái tim” của màn hình, là đơn vị nhỏ nhất tạo nên điểm ảnh.

• Gồm: Ma trận LED RGB (chip LED SMD hoặc DIP), bo mạch PCB, driver IC, mask nhựa.
• Kích thước phổ biến: 320×160mm, 250×250mm, 192×192mm…
• Loại module: Indoor (P2.5, P3, P4), Outdoor (P5, P6.67, P8, P10…).
• Ảnh hưởng trực tiếp đến độ phân giải, độ sáng, góc nhìn và tuổi thọ màn hình.

Suntech Vietnam luôn sử dụng module LED chính hãng (Nationstar, Kinglight, Lumileds) để đảm bảo màu sắc chính xác và độ bền cao.

2. Cabinet (Thùng màn hình) – Khung xương chịu lực

Cabinet là khung kim loại hoặc hợp kim nhôm giúp ghép các module lại thành màn hình lớn.

• Chất liệu: Nhôm đúc hoặc sắt sơn tĩnh điện.
• Kích thước phổ biến: 960×960mm, 640×480mm, 500×500mm.
• Ưu điểm: Chống va đập, tản nhiệt tốt, dễ lắp dựng (hanging hoặc fixed).
• Có 2 loại chính: Cabinet trong nhà (nhẹ) và cabinet ngoài trời (chống nước IP65).

3. Bộ nguồn (Power Supply) – Trái tim cung cấp năng lượng

• Chức năng: Chuyển điện 220V AC sang 5V DC ổn định cho toàn bộ module.
• Thương hiệu uy tín: Meanwell (Đài Loan), G-energy.
• Đặc điểm: Có bảo vệ quá tải, ngắn mạch, chống sét.
• Số lượng: Tùy diện tích màn hình, thường 1-2 nguồn/cabinet.

4. Card điều khiển (Sending Card & Receiving Card)

• Sending Card (Card gửi): Kết nối với máy tính/laptop, nhận tín hiệu hình ảnh và phân phối đến các cabinet.
• Receiving Card (Card nhận): Lắp trong từng cabinet, nhận tín hiệu và điều khiển trực tiếp các module LED.
• Thương hiệu phổ biến: NovaStar, Colorlight, Linsn.
• Tính năng hiện đại: Hỗ trợ HDR, 4K, điều khiển từ xa qua wifi/4G.

5. Hệ thống dây nối, tản nhiệt và phụ kiện

• Dây nguồn, dây tín hiệu (flat cable, RJ45, DVI/HDMI).
• Hệ thống tản nhiệt: Quạt hút hoặc tản nhiệt tự nhiên (đặc biệt quan trọng với màn hình ngoài trời).
• Khung lắp đặt, khóa cabinet, dây cáp chống sét, hộp điện tổng.

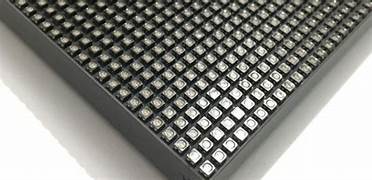

Module LED – Thành phần cốt lõi của màn hình LED

Module LED là gì?

Module LED là đơn vị nhỏ nhất (được ví như “ô gạch”) tạo nên toàn bộ màn hình LED. Mỗi module có kích thước cố định và chứa hàng trăm đến hàng nghìn điểm ảnh (pixel). Toàn bộ màn hình LED được ghép từ rất nhiều module lại với nhau, nên chất lượng module quyết định đến 80% hiệu suất hiển thị của toàn bộ hệ thống.

Hiểu rõ cấu tạo của màn hình LED bắt đầu từ việc nắm chắc cấu tạo module LED là bước quan trọng nhất khi chọn mua.

Cấu tạo Module LED gồm những gì?

Một module LED hoàn chỉnh bao gồm 4 bộ phận chính sau:

1. Chip LED (Nguồn sáng chính)

• Đây là “trái tim” của module.
• Mỗi pixel gồm 1 chip LED RGB (3 trong 1).
• Loại chip phổ biến: SMD (Surface Mounted Diode) hoặc DIP (Dual In-line Package).
• Quyết định: độ sáng (nits), khả năng hiển thị màu, góc nhìn và tuổi thọ (thường 50.000 – 100.000 giờ).

2. PCB (Bảng mạch in)

• Là nền tảng hai mặt (thường dùng FR-4 hoặc PCB nhôm).
• Chức năng: gắn chip LED, IC driver, truyền tín hiệu và tản nhiệt.
• PCB chất lượng cao giúp giảm lỗi chết điểm, tăng độ ổn định và tuổi thọ module.

3. IC Điều khiển (Driver IC)

• Các IC driver nổi tiếng: MBI5124, MBI5153, PWM IC…
• Chức năng: điều chỉnh dòng điện chính xác cho từng chip LED, tạo độ sáng mượt mà, hỗ trợ refresh rate cao (3840Hz), giảm nhấp nháy.

4. Mask LED (Mặt nạ nhựa)

• Lớp nhựa đen phía trước module.
• Chức năng: bảo vệ chip LED khỏi bụi, nước, va chạm; giảm chói ánh sáng; tăng độ tương phản và góc nhìn.

Các loại Module LED phổ biến hiện nay

Loại Module	Đặc điểm nổi bật	Ứng dụng chính	Khoảng cách xem tối ưu
SMD	Độ phân giải cao, màu sắc sống động, mỏng nhẹ	Indoor & Outdoor cao cấp	1m – 10m+
DIP	Độ sáng cực cao, chịu nước & nắng mưa tốt	Outdoor billboard, sân vận động	5m – 50m+
COB	Độ phân giải siêu cao (P1.25 – P2.5), chống va đập	Indoor cao cấp, studio, control room	Dưới 2m

Suntech Vietnam hiện đang cung cấp đầy đủ cả 3 dòng module LED từ các thương hiệu uy tín: Nationstar, Kinglight, Lumileds, giúp khách hàng lựa chọn đúng nhu cầu sử dụng.

Cabinet (thùng màn hình LED)

Cabinet là gì?

Cabinet (hay thùng màn hình LED) là khung kim loại lớn dùng để ghép nhiều module LED lại với nhau, tạo thành một “tấm” màn hình hoàn chỉnh. Cabinet đóng vai trò như bộ khung xương chịu lực, giúp màn hình LED có độ phẳng cao, dễ dàng lắp dựng và bảo trì.

Hiểu rõ cấu tạo của màn hình LED không thể thiếu phần cabinet, vì đây là yếu tố quyết định độ bền, trọng lượng và khả năng lắp đặt của toàn bộ hệ thống.

Vai trò của Cabinet trong cấu tạo màn hình LED

• Giữ cố định các module LED theo lưới chuẩn, đảm bảo độ phẳng tuyệt đối.
• Bảo vệ linh kiện bên trong (module, nguồn, card) khỏi va đập, bụi bẩn và nước.
• Tản nhiệt hiệu quả, hỗ trợ lắp đặt treo hoặc cố định.
• Dễ dàng tháo lắp, mở rộng hoặc sửa chữa từng khối cabinet riêng lẻ.
• Kết nối hệ thống nguồn và card điều khiển một cách gọn gàng.

Các loại Cabinet phổ biến hiện nay

Loại Cabinet	Ưu điểm nổi bật	Nhược điểm	Ứng dụng phù hợp
Cabinet Sắt	Giá rẻ, độ chắc chắn cao, chịu lực tốt	Nặng, dễ gỉ nếu không sơn tốt	Màn hình cố định ngoài trời, billboard lớn
Cabinet Nhôm	Nhẹ, tản nhiệt nhanh, chống gỉ tốt	Giá cao hơn sắt	Màn hình trong nhà, sự kiện, treo tường
Cabinet Die-cast	Độ chính xác cao, siêu mỏng (chỉ 50-80mm), phẳng cực tốt	Giá cao nhất	Màn hình cao cấp, thuê sự kiện, sân khấu, studio

Suntech Vietnam hiện cung cấp đầy đủ 3 loại cabinet trên, sử dụng nhôm đúc chất lượng cao hoặc sắt sơn tĩnh điện nhập khẩu để đáp ứng mọi nhu cầu từ tiết kiệm đến cao cấp.

Tiêu chuẩn kỹ thuật Cabinet cần quan tâm khi chọn mua

• Độ phẳng: < 0.2mm (rất quan trọng để tránh hình ảnh bị méo).
• Chịu lực & rung động: Chịu tải trọng lớn, phù hợp treo hoặc lắp dựng cao.
• Chống gỉ sét: Sơn tĩnh điện hoặc nhôm nguyên khối.
• Chống nước & bụi: IP65 cho cabinet outdoor.
• Trọng lượng: Nhẹ để dễ vận chuyển và lắp đặt (đặc biệt quan trọng tại Hà Nội với nhiều công trình cao tầng).
• Kích thước phổ biến: 960×960mm, 640×480mm, 500×500mm, 1000×1000mm.

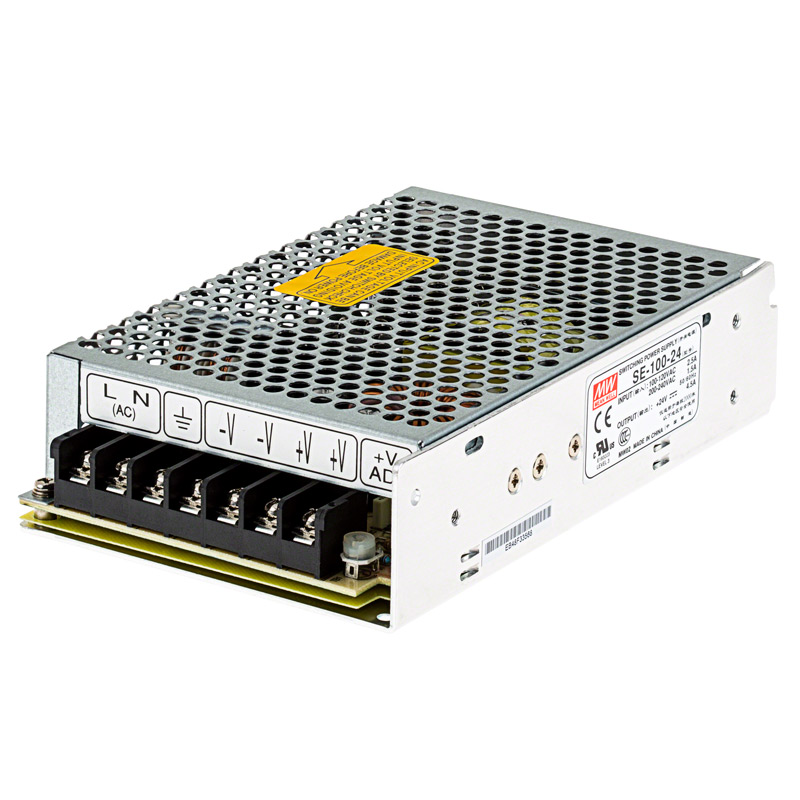

Bộ nguồn (Power Supply)

Bộ nguồn LED là gì?

Bộ nguồn (Power Supply) là một trong những bộ phận quan trọng nhất trong cấu tạo của màn hình LED. Đây là thiết bị chuyển đổi điện áp từ 220V AC (điện lưới dân dụng) thành 5V DC ổn định để cung cấp cho toàn bộ module LED hoạt động.

Nếu bộ nguồn không tốt, dù module LED và cabinet cao cấp đến đâu cũng dễ bị hỏng, nhấp nháy hoặc giảm tuổi thọ nhanh chóng.

Chức năng chính của bộ nguồn trong màn hình LED

• Chuyển đổi và ổn định nguồn điện 220V AC → 5V DC.
• Cấp điện đồng đều cho hàng nghìn chip LED trên toàn màn hình.
• Bảo vệ toàn bộ hệ thống khỏi các sự cố điện (quá tải, ngắn mạch, sét lan truyền).
• Đảm bảo màn hình hoạt động ổn định 24/7, đặc biệt với màn hình ngoài trời.

Thông số quan trọng khi chọn bộ nguồn

Khi tìm hiểu cấu tạo của màn hình LED, bạn cần chú ý các thông số sau của bộ nguồn:

Thông số	Ý nghĩa & Giá trị khuyến nghị	Lý do quan trọng
Công suất (Watt)	200W, 300W, 400W, 500W…	Phải dư 20-30% so với tổng công suất module
Độ ổn định điện áp	±0.5V	Tránh LED bị cháy hoặc mờ
Hiệu suất	>90%	Tiết kiệm điện, giảm nhiệt
Bảo vệ	Ngắn mạch, quá tải, quá áp, chống sét	Tăng tuổi thọ hệ thống
Chống nhiễu	EMI/EMC	Giảm nhấp nháy hình ảnh
Nhiệt độ làm việc	-30°C ~ +60°C	Phù hợp khí hậu Việt Nam

Thương hiệu uy tín: Meanwell (Đài Loan) – được Suntech Vietnam ưu tiên sử dụng, ngoài ra còn có G-energy, Huawei, Youyi.

Cách chọn bộ nguồn phù hợp cho màn hình LED

• Tính tổng công suất toàn màn hình → Chọn nguồn dư 20-30% để đảm bảo độ bền và hoạt động ổn định.
• Màn hình ngoài trời: Nên dùng nguồn có khả năng chống nước, chịu nhiệt cao.
• Màn hình trong nhà: Ưu tiên nguồn siêu mỏng, hiệu suất cao.
• Số lượng nguồn: Thường 1-2 nguồn/cabinet tùy diện tích.

Suntech Vietnam luôn tính toán kỹ lưỡng công suất nguồn theo từng dự án, tránh tình trạng nguồn non gây hỏng module LED sau này.

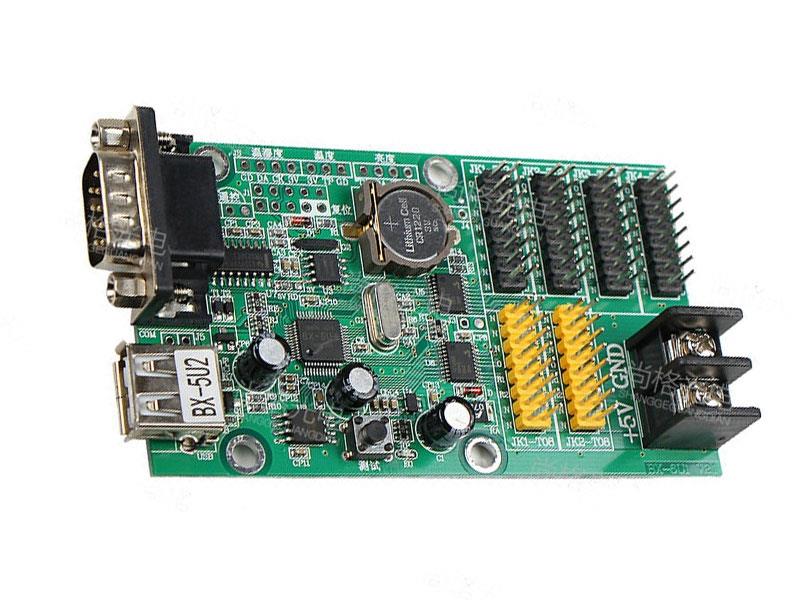

Card điều khiển màn hình LED (Control Card)

Card điều khiển màn hình LED là gì?

Card điều khiển (Control Card) là bộ phận quan trọng quyết định sự mượt mà, đồng bộ và chất lượng hiển thị của toàn bộ màn hình LED. Đây được ví như “bộ não” của hệ thống trong cấu tạo của màn hình LED.

Card điều khiển gồm 3 thành phần chính: Card gửi (Sending Card), Card nhận (Receiving Card) và Bộ xử lý hình ảnh (Video Processor).

1. Card nhận (Receiving Card)

• Vị trí: Đặt bên trong mỗi cabinet màn hình.
• Chức năng: Nhận tín hiệu từ card gửi, phân phối dữ liệu đến từng module LED.
• Số lượng: Thường 1–2 card/cabinet tùy kích thước.
• Thương hiệu phổ biến: NovaStar, Colorlight, Linsn, Huidu.
• Tính năng nổi bật: Hỗ trợ refresh rate cao (3840Hz), độ sáng 16bit, HDR, gamma correction.

2. Card gửi (Sending Card)

• Vị trí: Lắp tại hộp điện tổng hoặc gần máy tính.
• Chức năng: Nhận tín hiệu hình ảnh từ máy tính / laptop / video processor rồi truyền đi các card nhận qua cáp Ethernet (RJ45).
• Khả năng: Điều khiển từ vài m² đến hàng trăm m² màn hình.
• Tính năng cao cấp: Hỗ trợ truyền xa, backup tự động, giám sát qua phần mềm.

3. Bộ xử lý hình ảnh (Video Processor)

• Chức năng chính: Xử lý hình ảnh chuyên sâu trước khi đưa vào card gửi.
• Các tính năng quan trọng:
  • Hỗ trợ độ phân giải 4K, 8K
  • Scaling, xoay hình, cắt ghép đa màn hình
  • Picture-in-Picture (PIP)
  • Tích hợp HDMI, DVI, DP, SDI, VGA
  • Điều chỉnh màu sắc, độ sáng thời gian thực

Thương hiệu uy tín: NovaStar, Colorlight, VDWALL, RGBLink.

Nguyên lý truyền tín hiệu trong màn hình LED

Tín hiệu hoạt động theo chuỗi sau:

Máy tính / Nguồn phát → Video Processor → Sending Card → (Cáp Ethernet) → Receiving Card → Module LED

Dữ liệu được truyền theo kiểu cascade (nối tiếp), đảm bảo đồng bộ tuyệt đối giữa các module, không bị lệch khung hình.

Hệ thống dây và phụ kiện kết nối

Hệ thống dây và phụ kiện kết nối là gì?

Hệ thống dây và phụ kiện kết nối là phần quan trọng không thể thiếu trong cấu tạo của màn hình LED. Đây chính là hệ thống “mạch máu” giúp truyền tải điện năng và tín hiệu hình ảnh từ bộ nguồn, card điều khiển đến từng module LED một cách ổn định và an toàn.

Nếu hệ thống dây kém chất lượng, màn hình dễ bị nhấp nháy, lỗi hình ảnh, thậm chí cháy nổ hoặc hỏng toàn bộ hệ thống. Do đó, lựa chọn dây và phụ kiện tốt là yếu tố then chốt quyết định độ bền và hiệu suất lâu dài của màn hình LED.

Các thành phần chính trong hệ thống dây và phụ kiện

1. Dây nguồn (Power Cable)

• Chất liệu: Dây đồng nguyên chất, tiết diện 2.5mm² – 6mm² (tùy công suất).
• Đặc điểm: Cách điện tốt, chịu nhiệt cao, có lớp chống cháy.
• Trang bị: Aptomat (MCB) và aptomat chống giật (RCCB) bảo vệ toàn hệ thống.
• Suntech Vietnam luôn sử dụng dây nguồn chuẩn chống sét lan truyền, phù hợp với lưới điện Việt Nam.

2. Dây tín hiệu (Signal Cable)

• Cáp Ethernet Cat6 / Cat6a: Truyền tín hiệu giữa Sending Card và Receiving Card, khoảng cách tối đa 80–100m.
• Cáp quang (Fiber Optic): Dùng cho khoảng cách xa trên 100m hoặc môi trường nhiễu điện từ mạnh (sân vận động, tòa nhà cao tầng).
• Ưu điểm: Tốc độ truyền cao, chống nhiễu cực tốt, đảm bảo hình ảnh mượt mà không delay.

3. Các đầu nối quan trọng

• PowerCon (đầu nối nguồn chuyên dụng): Chịu dòng cao, khóa chắc chắn, chống cháy nổ.
• RJ45 (đầu nối Ethernet): Chất lượng cao, bọc chống nhiễu.
• DVI / HDMI: Kết nối từ máy tính hoặc video processor đến Sending Card.
• Flat Cable (dây dẹt): Kết nối giữa các module LED trong cùng một cabinet.
• Đầu nối dữ liệu khác: XLR, SDI (dùng cho hệ thống cao cấp).

Tiêu chuẩn kỹ thuật hệ thống dây mà Suntech Vietnam áp dụng

• Dây nguồn: Tiêu chuẩn IEC, chịu điện áp 300/500V.
• Dây tín hiệu: Băng thông cao, trở kháng 100Ω.
• Phụ kiện: Chống nước IP65 (outdoor), chịu nhiệt -40°C ~ +80°C.
• Hệ thống đi dây gọn gàng, có máng cáp, ống gen bảo vệ và đánh dấu rõ ràng.

Phân loại màn hình LED theo cấu tạo

Phân loại cấu tạo màn hình LED theo từng loại

Dựa trên cấu tạo của màn hình LED, người ta thường phân loại theo môi trường sử dụng, pixel pitch và thiết kế đặc biệt. Việc hiểu rõ phân loại sẽ giúp bạn chọn được giải pháp phù hợp nhất về độ sáng, khả năng chịu thời tiết và chi phí.

Dưới đây là các loại màn hình LED phổ biến nhất hiện nay:

1. Màn hình LED trong nhà (Indoor LED)

• Pixel pitch: Nhỏ (P1.5, P2, P2.5, P3, P4)
• Độ sáng: 800 – 1.500 nits
• Cấu tạo đặc trưng:
  • Module SMD siêu mịn
  • Cabinet nhôm siêu nhẹ, mỏng (dày chỉ 50-80mm)
  • Không yêu cầu chống nước (IP40 – IP50)
  • Độ phân giải cao, khoảng cách xem gần (từ 1m)
• Ứng dụng: Showroom, trung tâm thương mại, hội nghị, studio truyền hình, phòng họp.

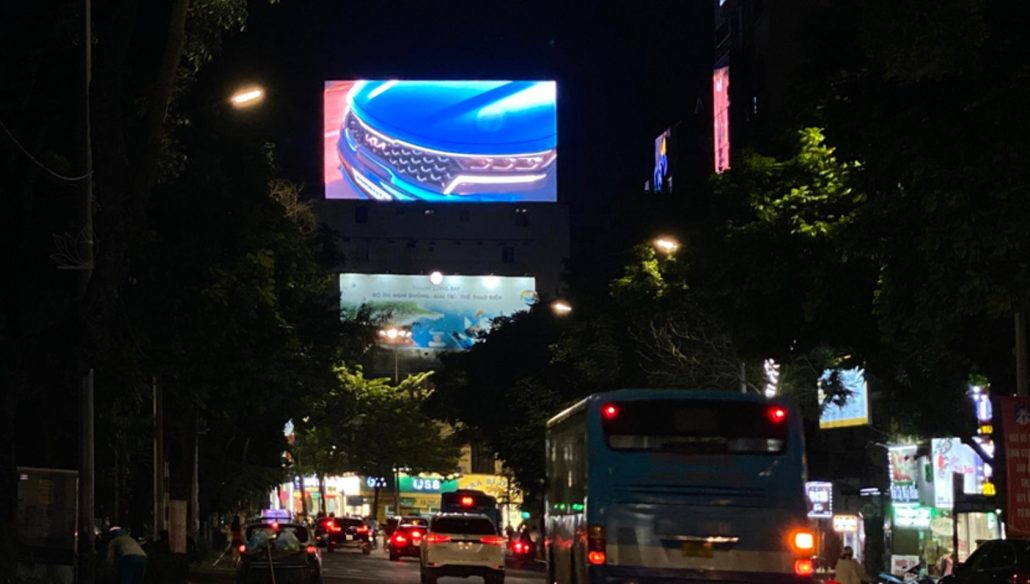

2. Màn hình LED ngoài trời (Outdoor LED)

• Pixel pitch: Lớn hơn (P5, P6.67, P8, P10, P16)
• Độ sáng: 5.000 – 8.500 nits (hiển thị rõ dưới nắng trực tiếp)
• Cấu tạo đặc trưng:
  • Module DIP hoặc SMD cao cấp
  • Cabinet sắt hoặc nhôm đúc chắc chắn
  • Tiêu chuẩn chống nước & bụi IP65/IP66
  • Hệ thống tản nhiệt mạnh, chống sét, chịu gió cấp 12
• Ứng dụng: Billboard quảng cáo, sân vận động, mặt dựng tòa nhà, trạm xăng, cầu đường.

3. Màn hình LED cong & Màn hình LED trong suốt

Màn hình LED cong

• Cabinet được thiết kế uốn linh hoạt (độ cong 500R – 5000R tùy yêu cầu).
• Cấu tạo: Sử dụng cabinet die-cast hoặc nhôm uốn đặc biệt.
• Ứng dụng: Sân khấu biểu diễn, triển lãm, trụ quảng cáo vòng, nội thất cao cấp.

Màn hình LED trong suốt

• Độ trong suốt >70% – 85%.
• Cấu tạo: Module đặc biệt (strip LED hoặc grid LED), không che khuất tầm nhìn.
• Pixel pitch: P3.9-P10.
• Ứng dụng: Kính mặt dựng tòa nhà, showroom ô tô, cửa hàng thời trang, sảnh khách sạn.

Nguyên lý hoạt động tổng thể của màn hình LED

Nguyên lý hoạt động tổng thể của màn hình LED

Nguyên lý hoạt động của màn hình LED dựa trên sự phối hợp đồng bộ giữa các bộ phận trong cấu tạo của màn hình LED. Toàn bộ hệ thống hoạt động theo nguyên tắc chuyển đổi tín hiệu số → ánh sáng RGB, tạo nên hình ảnh động mượt mà, màu sắc sống động và độ sáng cao.

Màn hình LED không dùng tinh thể lỏng như LCD mà phát sáng trực tiếp từ hàng triệu chip LED RGB, nên tốc độ phản hồi cực nhanh (refresh rate lên đến 3840Hz) và không bị nhấp nháy.

Quy trình hiển thị hình ảnh trên màn hình LED (5 bước chi tiết)

1. Nguồn hình ảnh (Laptop, Media Player, Camera…) Tín hiệu hình ảnh/video được phát ra từ nguồn (HDMI, DVI, SDI…).
2. Video Processor xử lý hình ảnh Bộ xử lý chuyên dụng chỉnh sửa: scaling, cắt ghép, xoay hình, tăng độ phân giải 4K/8K, điều chỉnh màu sắc và độ sáng thời gian thực.
3. Sending Card gửi dữ liệu Card gửi nhận dữ liệu đã xử lý và truyền đi các cabinet qua cáp Ethernet hoặc cáp quang.
4. Receiving Card phân phối Card nhận (đặt trong từng cabinet) nhận dữ liệu và phân phối đến từng module LED theo hệ thống cascade.
5. Module LED phát sáng theo tín hiệu Mỗi chip LED RGB nhận dòng điện và phát sáng với cường độ, màu sắc chính xác → tạo nên hình ảnh hoàn chỉnh.

Cách dữ liệu được xử lý trong màn hình LED

Dữ liệu hình ảnh được xử lý theo quy trình kỹ thuật số cao cấp:

• Hình ảnh gốc được chia thành từng frame (hình ảnh tĩnh) với tốc độ 60–120 frame/giây.
• Mỗi frame được chuyển thành dữ liệu bit (thường 16bit hoặc 18bit) cho từng pixel.
• PWM (Pulse Width Modulation) điều chỉnh độ sáng bằng cách bật/tắt chip LED cực nhanh (hàng nghìn lần/giây), tạo cảm giác sáng liên tục mà không gây mỏi mắt.
• Kết quả: Hình ảnh đồng bộ tuyệt đối, màu sắc chính xác, độ tương phản cao.

Nhờ cơ chế này, màn hình LED có thể hiển thị video mượt mà, chuyển động nhanh và hoạt động ổn định 24/7.

Vai trò của từng bộ phận trong cấu tạo của màn hình LED

Mỗi thành phần trong cấu tạo của màn hình LED đều đóng vai trò then chốt:

• Module LED: Phát sáng trực tiếp – quyết định chất lượng hình ảnh.
• Cabinet: Giữ khung chắc chắn, tản nhiệt và bảo vệ.
• Bộ nguồn: Cung cấp 5V DC ổn định cho toàn hệ thống.
• Card điều khiển (Sending + Receiving): “Bộ não” truyền và phân phối dữ liệu.
• Hệ thống dây & phụ kiện: Kết nối điện – tín hiệu an toàn, chống nhiễu.

Tất cả phối hợp nhịp nhàng như một dây chuyền sản xuất, tạo nên hình ảnh sắc nét, không nhấp nháy và độ bền cao.

Những yếu tố ảnh hưởng đến chất lượng màn hình LED

Những yếu tố ảnh hưởng đến chất lượng màn hình LED

Khi tìm hiểu cấu tạo của màn hình LED, việc nắm rõ các yếu tố ảnh hưởng đến chất lượng là cực kỳ quan trọng. Những yếu tố này quyết định hình ảnh có sắc nét, mượt mà, bền bỉ hay không. Dưới đây là 4 yếu tố cốt lõi mà Suntech Vietnam luôn tư vấn khách hàng trước khi chọn mua hoặc lắp đặt.



1. Độ phân giải (Pixel Pitch)

Pixel pitch là khoảng cách giữa tâm hai điểm ảnh (pixel) liền kề, đo bằng đơn vị mm.

• Pixel pitch càng nhỏ (P1.5, P2, P2.5, P3…) → hình ảnh càng sắc nét, chi tiết cao.
• Phù hợp khoảng cách xem gần (dưới 3–5m).
• Pixel pitch lớn (P6, P8, P10…) → phù hợp xem từ xa, tiết kiệm chi phí hơn.

Mẹo chọn:

• Indoor: P2.5 hoặc nhỏ hơn
• Outdoor: P5 trở lên Pixel pitch ảnh hưởng trực tiếp đến số lượng module LED trong cấu tạo của màn hình LED, từ đó quyết định độ phân giải và giá thành.

2. Độ sáng (Brightness – Đơn vị nits)

Độ sáng là lượng ánh sáng mà màn hình phát ra, đo bằng nits.

• Indoor: 800 – 1.500 nits
• Outdoor: ≥ 5.000 – 8.500 nits (để hiển thị rõ dưới nắng trực tiếp)

Độ sáng cao giúp màn hình LED không bị “mờ” khi chiếu ngược ánh sáng mặt trời hoặc ánh đèn mạnh. Trong cấu tạo của màn hình LED, độ sáng phụ thuộc vào chất lượng chip LED và công suất bộ nguồn.

3. Tần số quét (Refresh Rate)

Tần số quét ≥ 1.920Hz (tốt nhất là 3.840Hz) là tiêu chuẩn để hình ảnh mượt mà, không nhấp nháy.

• Refresh Rate thấp (<1.000Hz) → dễ gây mỏi mắt, đặc biệt khi quay phim hoặc ghi hình.
• Refresh Rate cao → hình ảnh chuyển động mượt, màu sắc chính xác, phù hợp sân khấu, sự kiện, studio.

Yếu tố này phụ thuộc vào card điều khiển và IC driver trong cấu tạo của màn hình LED.

4. Độ bền linh kiện

Chất lượng linh kiện quyết định tuổi thọ màn hình (thường 50.000 – 100.000 giờ).

Các thương hiệu cao cấp mà Suntech Vietnam khuyên dùng:

• Chip LED: Nationstar, Kinglight, Epistar
• IC driver: MBI5124, MBI5153
• Bộ nguồn: Meanwell chính hãng
• Card điều khiển: NovaStar

Linh kiện tốt giúp giảm tỷ lệ chết điểm, chống nóng, chịu được môi trường khắc nghiệt (nắng mưa, bụi bẩn).

Câu hỏi thường gặp về cấu tạo của màn hình LED

1. Màn hình LED có bao nhiêu lớp cấu tạo?

Màn hình LED thường gồm 4–5 lớp chính:

• Module LED (lớp ngoài cùng)
• Cabinet (khung thùng)
• Hệ thống card điều khiển (Sending & Receiving Card)
• Bộ nguồn (Power Supply)
• Hệ thống dây nối, tản nhiệt & khung lắp đặt.

Toàn bộ được thiết kế theo kiểu modular, dễ ghép nối và bảo trì.

2. Module LED có thay thế được không?

Có, đây là ưu điểm lớn của màn hình LED. Bạn có thể thay thế từng module riêng lẻ chỉ trong vài phút mà không cần tháo toàn bộ màn hình. Điều này giúp tiết kiệm chi phí sửa chữa đáng kể.

3. Vì sao màn hình LED bị điểm chết?

Điểm chết chủ yếu do:

• Chip LED kém chất lượng hoặc hỏng do va đập, quá nhiệt.
• Nguồn điện không ổn định.
• Card điều khiển hoặc IC driver lỗi.

Sử dụng linh kiện chính hãng (Nationstar, Meanwell, NovaStar) sẽ giảm thiểu tối đa tình trạng này.

4. Tuổi thọ màn hình LED là bao lâu?

Tuổi thọ trung bình 50.000 – 100.000 giờ (tương đương 8 – 12 năm nếu sử dụng 12 tiếng/ngày).

Tuổi thọ thực tế phụ thuộc vào chất lượng linh kiện, môi trường lắp đặt và chế độ bảo trì.

5. Có thể tự lắp màn hình LED không?

Không khuyến khích. Việc tự lắp dễ dẫn đến sai lệch độ phẳng, lỗi đồng bộ hình ảnh, nguy cơ chập điện và mất bảo hành. Nên để đội ngũ kỹ thuật chuyên nghiệp thực hiện để căn chỉnh, calibrate màu và đảm bảo an toàn.

6. Màn hình LED có tốn điện không?

Màn hình LED tiết kiệm điện hơn nhiều so với màn LCD cùng kích thước.

Công suất trung bình:

• Indoor: 200 – 400W/m²
• Outdoor: 300 – 800W/m² (tùy độ sáng).

Khi sử dụng chế độ tự động điều chỉnh độ sáng theo môi trường sẽ tiết kiệm thêm 30–40%.

7. Nên chọn màn hình LED indoor hay outdoor?

• Indoor: Pixel pitch nhỏ (P2.5–P4), độ sáng thấp, khoảng cách xem gần, dùng trong nhà.
• Outdoor: Pixel pitch lớn hơn (P5–P10), độ sáng cao (>5000 nits), chống nước IP65, chịu nắng mưa.

Lựa chọn tùy theo vị trí lắp đặt và khoảng cách xem.

8. Giá màn hình LED phụ thuộc vào những gì?

Giá phụ thuộc chủ yếu vào:

• Pixel pitch (càng nhỏ càng đắt)
• Loại cabinet (sắt, nhôm, die-cast)
• Thương hiệu linh kiện (chip LED, nguồn, card)
• Diện tích màn hình và tính năng đặc biệt (cong, trong suốt…).

Kết luận

Tóm lại, cấu tạo của màn hình LED là một hệ thống phức tạp nhưng rất logic, được xây dựng theo nguyên tắc modular (ghép modul) giúp dễ dàng mở rộng, bảo trì và nâng cấp sau này. Từ chip LED nhỏ bé phát sáng, module hoàn chỉnh, cabinet kim loại chắc chắn, bộ nguồn ổn định, card điều khiển thông minh cho đến hệ thống dây tín hiệu – tất cả các bộ phận đều phối hợp nhịp nhàng để tạo nên một thiết bị hiển thị mạnh mẽ, bền bỉ và sắc nét nhất hiện nay.

Hiểu rõ cấu tạo của màn hình LED không chỉ giúp bạn tự tin hơn khi mua hàng mà còn tránh được tình trạng chọn sai sản phẩm, lãng phí ngân sách hoặc gặp sự cố sau lắp đặt. Một màn hình LED chất lượng tốt sẽ mang lại hiệu quả kinh doanh vượt trội: hình ảnh sống động, thu hút sự chú ý, vận hành ổn định và tiết kiệm chi phí dài hạn.

Với hơn nhiều năm kinh nghiệm trong lĩnh vực cung cấp và thi công màn hình LED, Công ty Cổ phần Suntech Vietnam tại Hà Nội luôn cam kết mang đến cho khách hàng những giải pháp hoàn hảo nhất. Chúng tôi không chỉ bán sản phẩm mà còn tư vấn miễn phí, thiết kế theo đúng nhu cầu thực tế, lắp đặt chuyên nghiệp và hỗ trợ bảo hành – bảo trì lâu dài trên toàn quốc.

Dù bạn cần màn hình LED cho quảng cáo ngoài trời, sự kiện hoành tráng, showroom sang trọng hay bảng điện tử thông minh, Suntech Vietnam đều có giải pháp phù hợp với ngân sách và yêu cầu kỹ thuật cao nhất. Chúng tôi sử dụng linh kiện chính hãng (chip Nationstar/Epistar, nguồn Meanwell, card NovaStar/Linsn…) và đội ngũ kỹ thuật giàu kinh nghiệm, đã thực hiện hàng trăm dự án thành công từ Hà Nội, TP.HCM đến các tỉnh thành khác.

Nếu bạn đang có nhu cầu tìm hiểu sâu hơn về cấu tạo của màn hình LED, muốn báo giá cụ thể theo diện tích và mục đích sử dụng, hoặc cần xem demo thực tế sản phẩm, hãy liên hệ ngay với chúng tôi hôm nay. Đừng để cơ hội sở hữu một hệ thống màn hình LED chất lượng cao trôi qua tay!

CÔNG TY CỔ PHẦN SUNTECH VIETNAM

Hotline: 096.502.5080

Địa chỉ: Nhà B4-1 – ngõ 126 đường Hoàng Quốc Việt – Cầu Giấy – Hà Nội

Facebook: https://www.facebook.com/ITsuntechvn

Youtube: https://www.youtube.com/@SUNTECHLEDVIETNAM

Tham khảo thêm các sản phẩm màn hình LED của Suntech
